商品名：カーボンナノファイバー（カーボンナノチューブ、プレート材）

ＣＮＦ含有樹脂コンパウンドおよび成型品
ＣＮＦ分散液および塗料

開発商品の概要

当社では、独自のナノ粉末合成技術を応用し、特に「フィラー」としての実用性の高いカーボンナノファイバーを独自開発いたしました。
カーボンナノファイバーは、その粉末をただ混ぜるだけでは本来の機能は発揮できません。当社では使いこなす技術＝樹脂分散や溶剤分散の技術を同時に確立し、ＣＮＦを分散した樹脂あるいは分散体として供試いたします。
粉末合成から分散体の供給まで一貫した製品化を進めることにより、皆様のご要望にお応えします。

カーボンナノファイバー

CNF-T（多層チューブタイプ）
CNF-P（多層プレートタイプ）

• 当社では構造の異なる２種類のカーボンナノファイバーを開発いたしました。
• 当社独自の気相合成法により、不純物カーボン（煤）が殆ど無い、結晶性が高い多結晶構造、BET値が低いなど実用性の高い物性を有しております。

TEMイメージ

チューブタイプ（CNF-T）

プレートタイプ（CNF-P）

CNF粉末特性

タイプ		CNF-T	CNF-P
形状		チューブ型	プレート型
直径	（nm）	10～20	20～100
長さ	（μm）	0.1～10	0.1～1
体積抵抗値	（Ωcm）	4.0×10-2	1.0×10-1
比表面積	（m2/g）	200	100

樹脂コンパウンド

カーボンナノファイバーを分散させた樹脂コンパウンド製品です。 本コンパウンドを成形した製品は、抵抗値のばらつきが少ない、電圧依存性が少ない、樹脂物性の劣化が少ないなど実用上の最も重要な特性についての大きな優位性があります。 これまで実現できなかった各種成形品の分野への対応が可能です。 各種熱可塑性樹脂やエラストマーのコンパウンド（ＰＣ、ＰＥＴ、ＰＢＴ、ＰＰＳ、ＰＯＭ、ＰＩ等）に対応可能。その他各種樹脂についても個別に対応いたします。まずはご相談ください。

ポリカーボネート（PC）コンパウンドの物性例

Sample		MFR	プレスシート 表面抵抗値	引張試験		シャルピー 衝撃強度
		300℃/1.2kg		強度	破断伸度
樹脂	CNF type	(g/10min)	(Ω/□)	(MPa)	(%)	(kJ/m2)
PC樹脂A	CNF-T	<1.0	4.0×102	62	68	10.1
PC樹脂B	CNF-T	5.0	4.0×102	65	41	6.1

樹脂成形品

樹脂コンパウンドを応用して、導電性シート並びに導電性マルチフィラメントを商品化しています。

導電糸（マルチフィラメント）

抵抗値 105 Ω・cm 太さ 10 dT/F 強度 3.0 g/T フィラー数 48 f

PC押し出し成形シート

品名 仕様 シート厚さ シート 引張試験 表面抵抗値 強度 破断伸度 （Ω/□） （MPa） （%） 開発品 50μm 4.8×105 55 77 100μm 1.1×105 57 84 200μm 7.9×105 64 113 ※その他仕様（厚さ等）についてはご相談ください。

カーボンナノファイバー分散液

分散液 塗工膜

カーボンナノファイバーを各種溶媒の分散した分散液です。 塗料化し、薄膜塗工することにより透明導電膜の形成が可能です。 塗料化する場合に少量で導電性が得られます。 熱硬化やUV硬化樹脂を形成することができます。 各種分散媒に対応。ご要望に合った分散液を選択いただけます。

分散液の例

品名	CNF-T/水	CNF-T/EtOH	CNF-T/IPA	CNF-T/NMP	CNF-T/アノン
分散溶媒	水系	エタノール系	IPA系	NMP系	シクロヘキサノン系
ファイラー	CNF-T
濃度（wt%）	1,3,5	1,3,5	1,3,5	1,3	1,3
表面処理	酸化処理	酸化処理	酸化処理	界面活性剤	界面活性剤

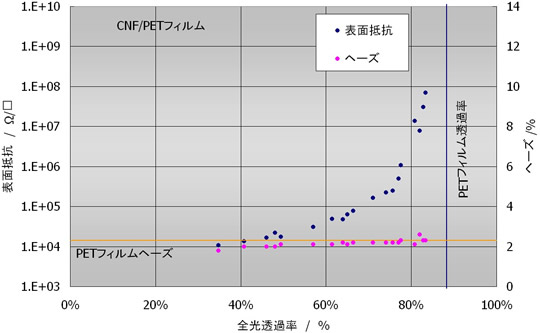

CNF透明導電膜特性（IPA分散液使用）

※塗膜はCNT/PETフィルムで構成され、バインダーは含んでおりません。
※本ページに記載されておりますデータに関しては、代表値であり、性能を保証するものではありません。
