製品分類：銀ナノコロイド （導電膜形成材、反射膜形成材） 商品名：シルクオート　"SilQuort"
	製品ラインアップ シルクオート Ａ－１　 銀濃度10% 　導電膜形成用インク（アルコール系） シルクオート Ａ－２ 　銀濃度10%　 反射膜形成用インク（アルコール系） シルクオート Ｈ－１　 銀濃度20%　 水分散液

製品紹介

• 当社導電性インクラインナップの新製品として、銀ナノコロイドを発売いたします。
• 主な用途は、導電膜の形成、反射膜の形成です。

特徴

• 短時間での焼成が可能です。
• 粒子の表面を覆う保護剤の含有量は銀に対して数％以下です。
• 保護剤は大気中１８０゜C以上の加熱で分解し、低残渣が特徴です。
• 基板との界面まで焼結が進行します。

機能

• 純銀に近い導電率を示します。
• 低温かつ短時間での焼結が可能です。
• 薄く塗布することにより、透明導電膜の形成が可能です。
• 高い内部反射率（基板側からの反射率）を示します。

用途

• 導電膜
• 反射膜
• 熱線反射膜
• 透明導電膜

　　

銀ナノ粒子特性例

　　　　　 　　　

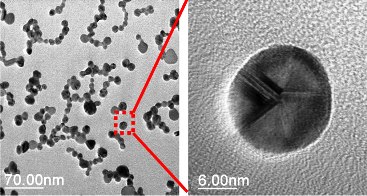

　　　　　　　　　　　　　　　　　 Ｆｉｇ１．ＴＥＭ像　　

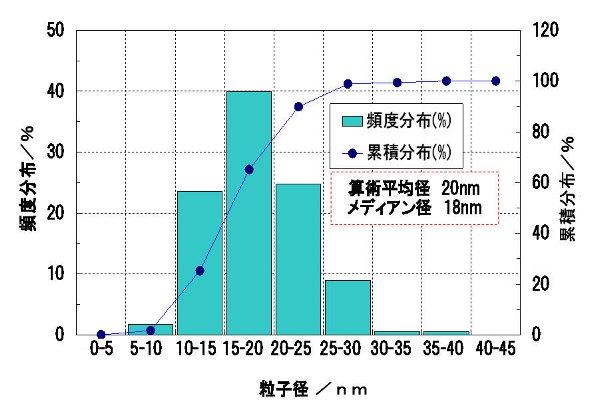

　　　　　　　　　　　　　　　　　　　　　　　　Ｆｉｇ２．銀ナノ粒子の粒度分布 　　

　　　　　＊Temperature Programmed Desorption / Decomposition-Mass Spectrometry

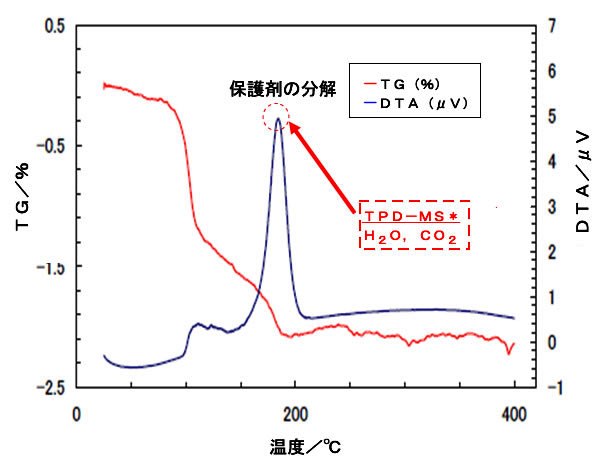

　　　　　　　　 　　　　　　　　　　　　　Ｆｉｇ３．銀ナノ粒子のＴＰＤ－ＭＳ＊分析
　　　

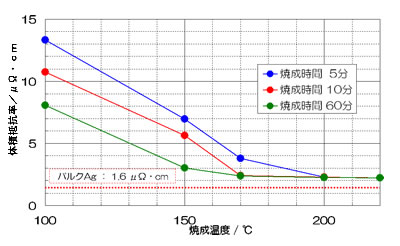

Ｆｉｇ４．塗膜の体積抵抗率　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Ｆｉｇ５．焼成後の断面SEM像

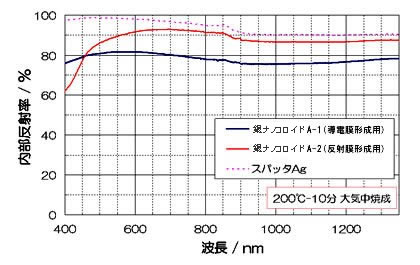

Ｆｉｇ６．塗膜の内部反射率　　　　 　　　　　　　　　　　　　　　　　　　　　　　　 Ｆｉｇ７．反射膜の外観（ガラス基板裏面）


「成膜条件例」
※大気中200ﾟC x 10分焼成（膜厚200nm) → 体積抵抗率：2.3［μΩ・ｃｍ］
※1000nmにおける内部反射率：86％（1.1mmソーダーガラス基板上）
※物性は代表値であり、特性を保証するものではありません。
